2025년 제27회 – 무대 기계 3급 (기출유사문제, 랜덤)

무대에서 많이 사용되는 SI 유도단위의 유도량과 기호가 바르게 연결되지 않은 것은?

수평면에서 질량이 20kg인 물체에 10N의 힘을 가했을 때 이 물체의 가속도(m/s²)는? (단, 발생할 수 있는 바닥의 마찰력은 제외한다.)

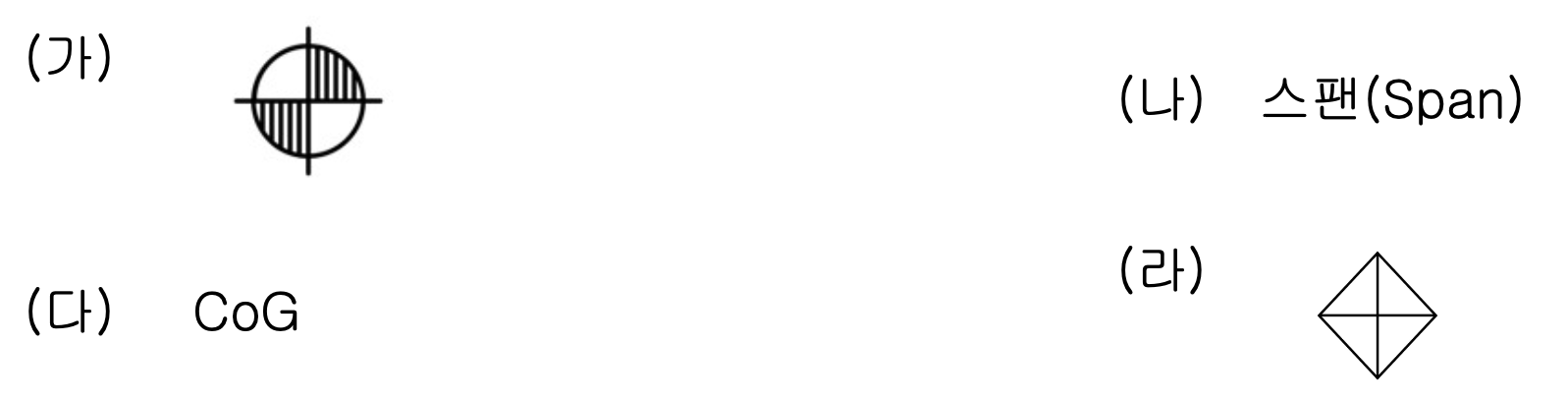

<보기>에서 도면상 단일 무대 장치의 무게중심을 표현할 수 있는 문자 혹은 기호를 고른 것은? (단, 체인 호이스트 표기 방식은 포함하지 않는다.)

디자인 팩터(DF)가 6:1이고 최소파단하중(MBS)이 9톤인 섀클의 유효하중(WLL)은?

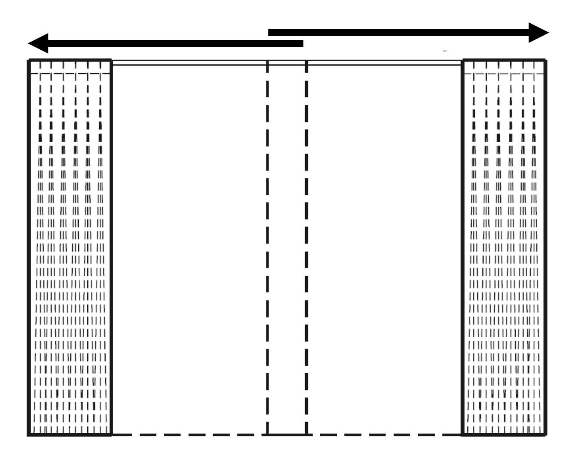

<그림>과 같이 화살표 방향으로 움직이는 무대막 장치는?

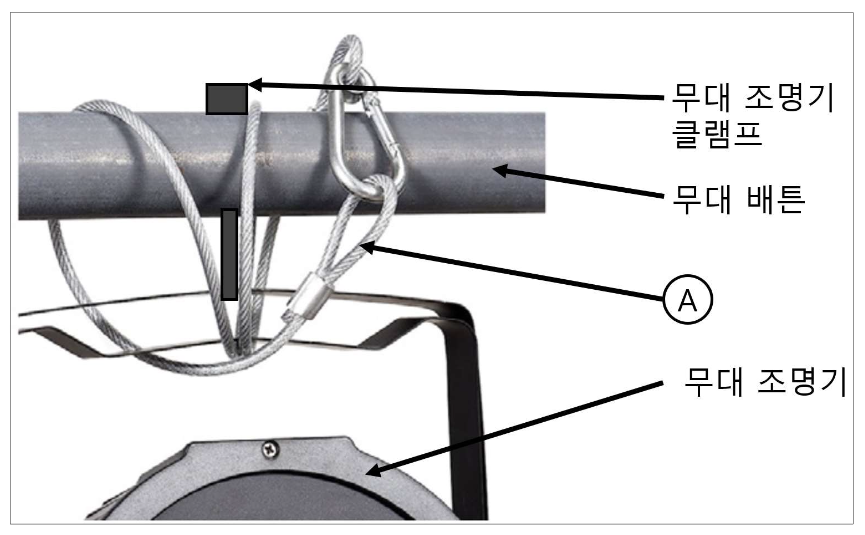

<그림>의 Ⓐ 장치에 대한 설명으로 틀린 것은?

<보기>에서 설명하는 막의 종류는?

객석 기준으로 막 앞의 조명이 켜지면 불투명하게 보이나 반대로 막 뒤의 조명이 켜지면 투명하게 변하는 막으로, 극장용 소창, 샤크투스 스크림, 오페라네트, 보비네트, 투명 플라스틱, 그리고 면 망사, 나일론 망사 등의 재질이 사용된다.

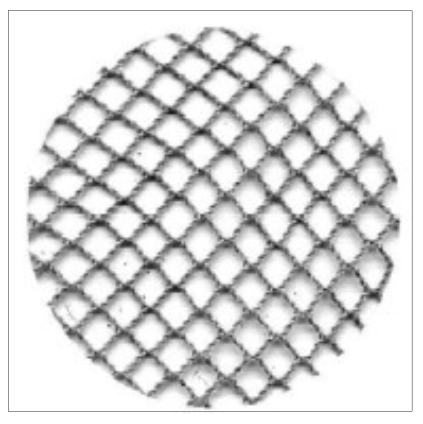

<그림>은 그물망처럼 짜인 직물이며 실제 스케일 사진이다. 이와 같은 막장치 재료는?

조명 투사를 위해 사용되는 배경막으로 주로 재봉된 캔버스 천을 사용한다. 사이클로라마라고 하는 이 무대장치는?

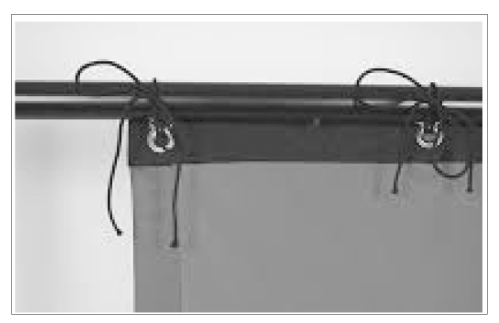

<그림>은 무대막을 배튼에 달기 위해 끈으로 고정하는 방법을 나타낸 것이다. 이 막의 윗단 처리 방식은?

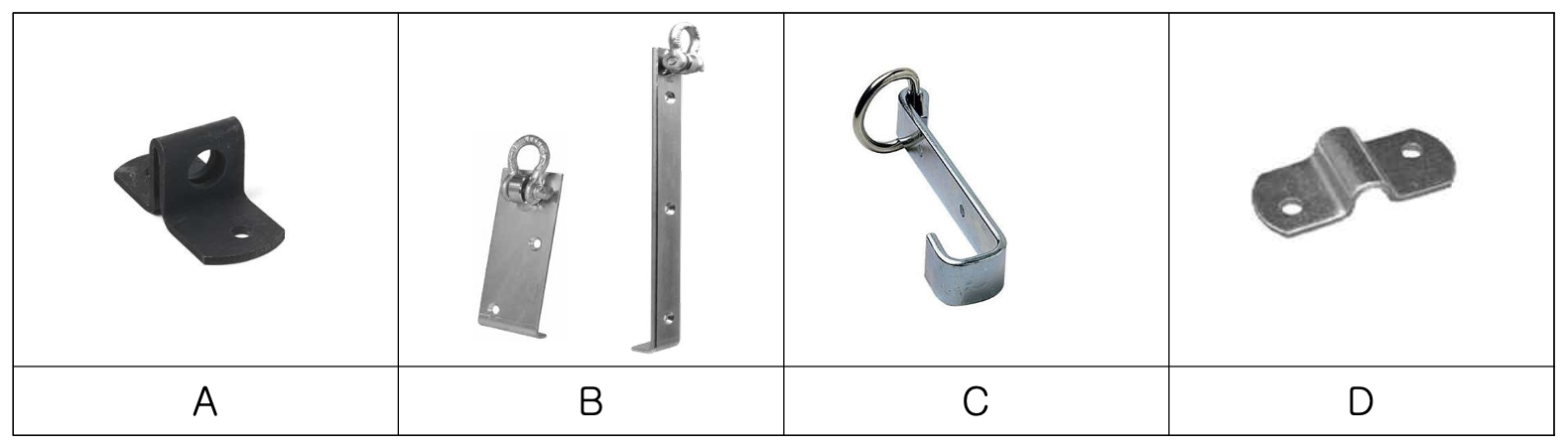

<그림>의 달쇠들을 평판에 설치하여 달아 올릴 때 달쇠 사용 용도와 와이어로프 연결 방식이 다른 것은?

상부 무대 장치를 연결하는 턴버클 타입 중에 안전상 사용이 적절하지 않은 것은?

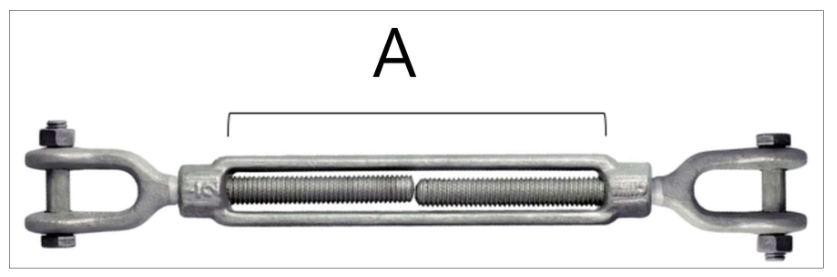

<그림>의 턴버클에 대한 설명으로 옳은 것은?

<그림>과 같이 브레이스트 라인(Breast Line)을 적용할 때 수평으로 적용되는 힘(T)은?

• H = 2m
• V = 4m
• W = 무대 하중 = 120kgf
• T = 브레이스트 라인에 당기는(적용되는) 수평 힘

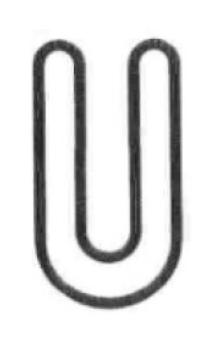

<그림>과 같은 트러스 슬링의 히치 기호에 대한 설명으로 옳은 것은?

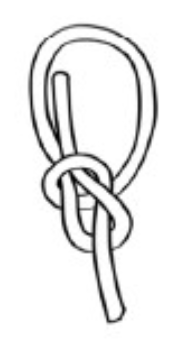

<그림>과 같은 로프 매듭(히치)법은?

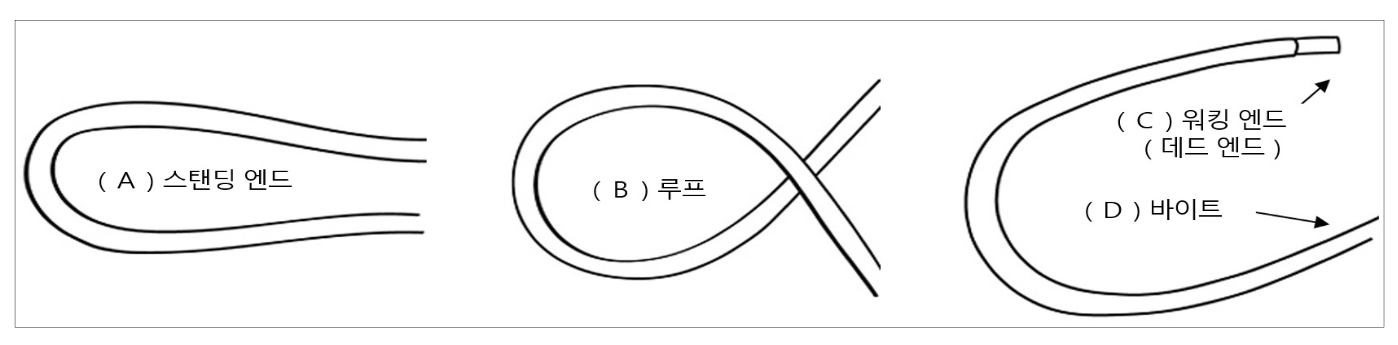

<그림>의 로프 매듭을 위한 명칭이 옳은 것끼리 고른 것은?

무대 장치의 무게가 20kg인 물체를 4:1 기계적 이득을 활용한 로프 도르래 장치를 적용해 수직으로 인양한다. 이때 스태프가 로프를 당기는 알짜 힘(net force)은? (단, 도르래의 마찰력이나 조정선의 당기는 각도는 무시한다.)

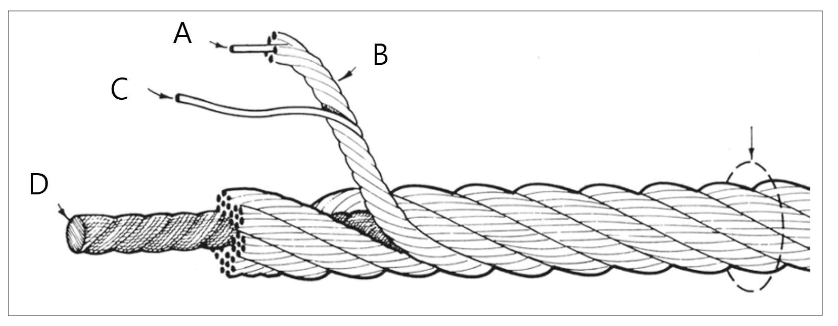

<그림>은 와이어로프를 나타낸 것이다. A~D의 명칭을 올바르게 이은 것은?

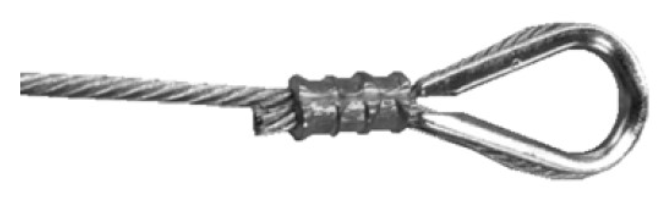

<그림>과 같은 와이어로프 피팅(종결 fitting) 방식은?

정상적으로 설치된 와이어로프 클립 종결 부분의 예상 가능한 최대효율은?

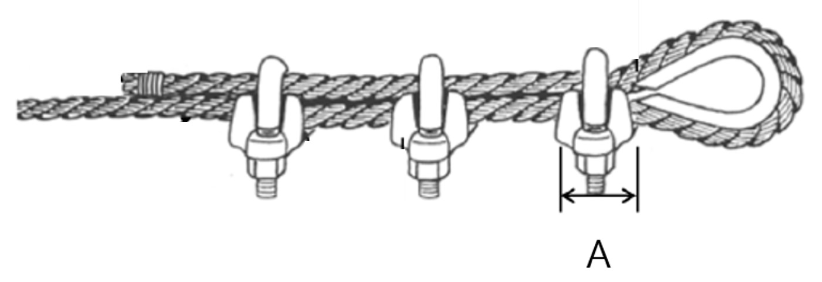

<그림>의 와이어로프 클립에서 A의 명칭은?

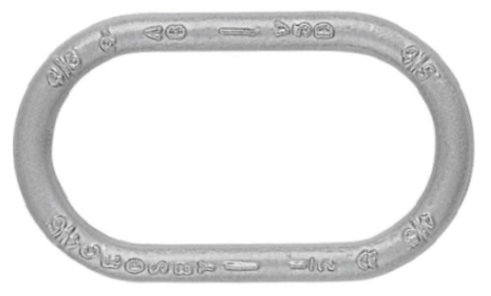

<그림>과 같은 무대 리깅 철물의 명칭은?

무대에서 사용하는 새클에 대한 설명으로 틀린 것은?

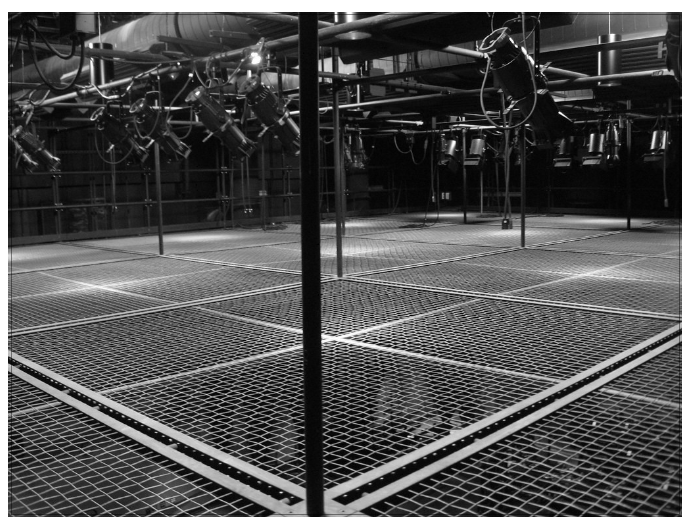

<그림>처럼 격자로 짜인 와이어로프가 그리드에서 작업 중인 스태프를 지지하고 있다. 이러한 그리드 방식의 명칭은?

배튼을 사용하는 1:1 카운터웨이트(평형추) 시스템에서 60kg의 무대장치를 달았을 때 무대장치의 무게 보상을 위해 카운터웨이트 아버에 추가로 달아야 하는 웨이트의 무게는?

프로시니엄 무대 전체 혹은 플라이 타워 공간에서 카운터웨이트(평형추) 시스템의 여분 웨이트를 보관하고 웨이트를 아버(평형추틀)에 적재할 수 있는 전용 공간은?

각 로프트 블록의 중심선에서 헤드 블록으로 가는 와이어로프의 최대 플리 앵글(fleet angle)로 옳은 것은?

와이어로프 7×19의 구조에 대한 설명으로 틀린 것은?

상부무대장치의 전환 기술에 대한 설명으로 틀린 것은?

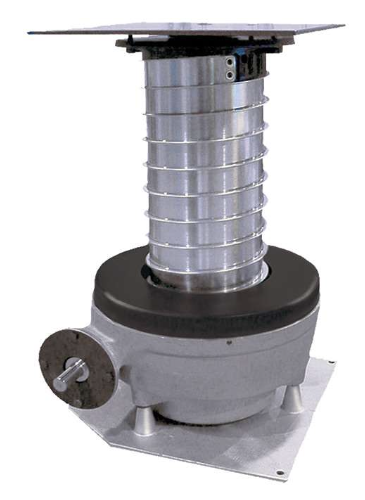

<그림>은 하부승강무대에 사용되는 드라이브 장치이다. 이 장치의 명칭은?

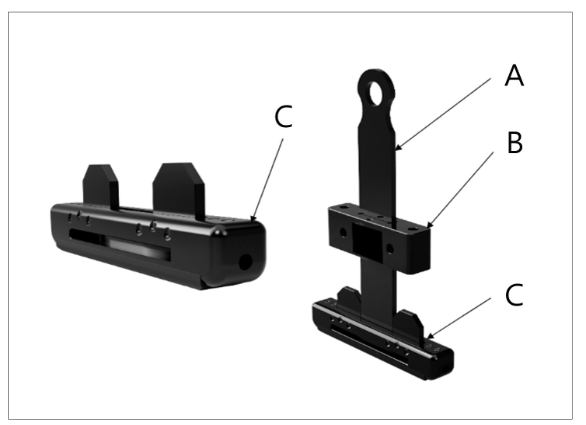

<그림>은 데크 트랙(deck track) 시스템의 주요 부품들을 결합한 것이다. 이에 대한 설명으로 옳은 것은?

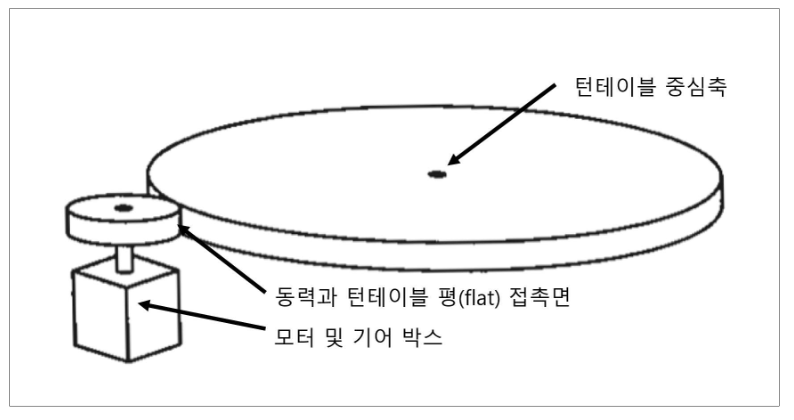

<그림>과 같은 턴테이블 드라이브(구동) 방식은?

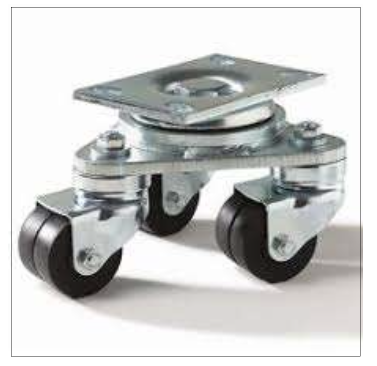

<그림>에 보이는 모든 요소를 포함하는 무대 바퀴 장치의 이름은?

무대 조명장치를 트러스나 배튼에 매달 때 조명 하중과 구조물(트러스, 배튼)의 힘의 관계를 설명하는 용어는?

다음 중에서 맞물리는 기어의 두 축이 평행한 것은?

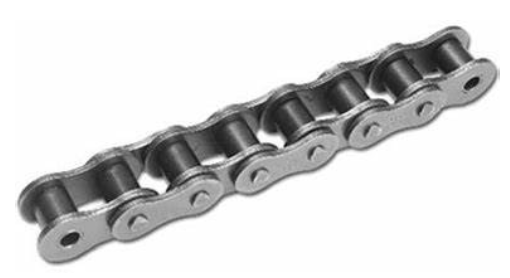

<그림>의 장치 이름은?

전력량(P)을 구하는 공식이 아닌 것은?

<그림>은 무대기계장치에 사용되는 센서 스위치(감지기)이다. 이 감지기의 명칭은?

<그림>은 무대기계 모터장치를 제어하는 전기 부품이다. 이 부품의 명칭은?
