2025년 제27회 – 무대 기계 2급 (기출유사문제, 랜덤)

캐드 도면 프로그램에서 닫힌 영역이나 객체 등을 다양한 패턴이나 그러데이션을 이용하여 채우는 제도 기법은?

무대 상공에 매달린 특정 물체에서 무대바닥의 데이텀까지의 수직거리는?

무대에서 많이 사용되는 SI 유도단위의 유도량과 기호가 바르게 연결되지 않은 것은?

<보기>에서 설명하는 용어는?

– 제조사가 설정한 파단하중을 제조사가 제공하는 디자인 계수 혹은 디자인 팩터(DF)로 나눈 값이다.
– 대부분의 무대리깅 철물 제품에 표기되어 있으며, 산업이나 용도와 관계없이 정상적인 사용을 기준으로 최대 힘을 나타내기 위해 제조업체에서 제공한다.

<보기>와 같이 가정했을 때 충격하중은?

바닥에서 7m까지 올라간 유압 사다리 위에서 작업을 하던 60kg인 스태프가 추락해 추락방지장치가 작동한 상황이다. 유압 사다리에서 추락한 높이는 3m이고 안전선의 스티치(바느질)가 충격으로 뜯어지면서 2m가 늘어난 이후에 멈추었다.

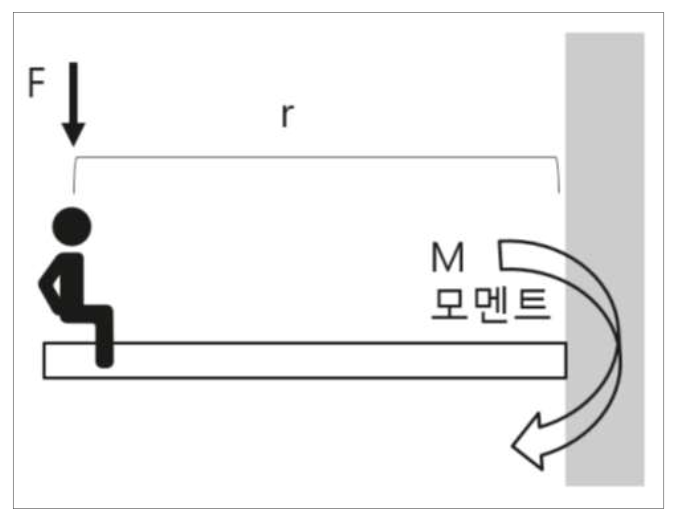

<그림>과 같이 캔틸레버(cantilever) 구조에 사람이 앉아 있을 때 M 지점에서의 모멘트는? (수직거리(r)=4m, 사람의 무게(F)=60kg, 1kgfm=9.8Nm)

다음 중 방화막 설치 제외 대상에 해당하는 프로시니엄 공연장은?

프레임이 없는 방화막 시스템으로, 수평 적층되면서 접히고 상부에 수납공간이 필요한 형식의 방화막 장치는?

장치막의 주재료 중 망사천(scrim)에 대한 설명으로 옳지 않은 것은?

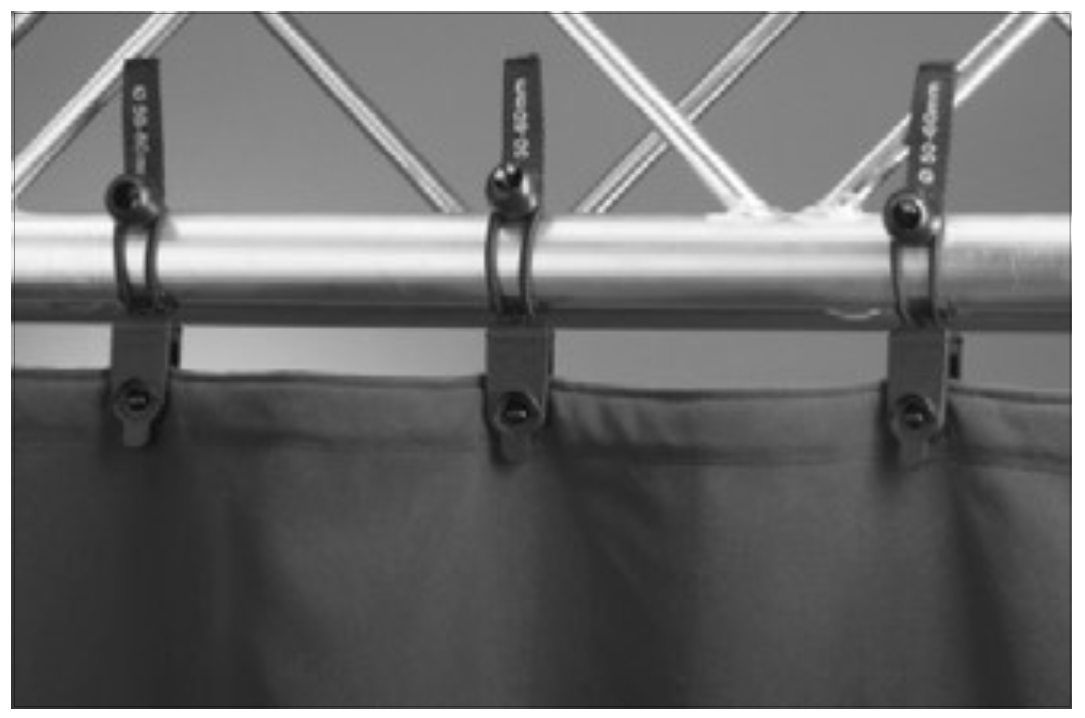

<사진>은 클립으로 간단히 결속할 수 있는 막장치의 윗단 처리 방식을 나타낸 것이다. 설명으로 옳지 않은 것은?

배튼(장치봉, batten)과 트러스의 연결 철물에 사용하는 턴버클에 대한 설명으로 옳지 않은 것은?

장치봉에 매달린 무대장치의 하중을 모니터링하고자 할 때 구동부에 추가로 설치해야 할 장치는?

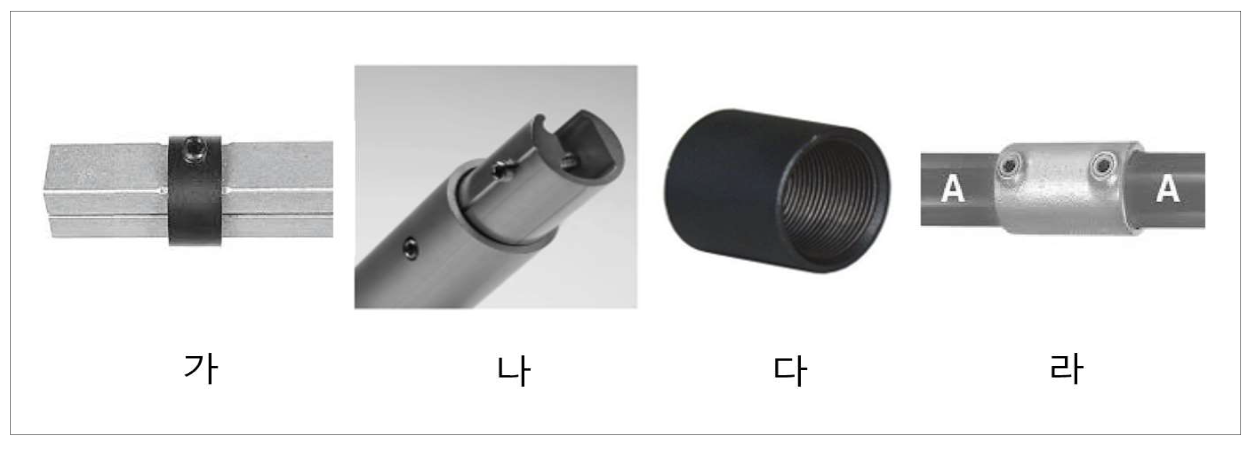

<그림>은 막장치에 파이프 연장을 하기 위한 스플라이싱의 종류를 나타낸 것이다. 리깅 사용에 안전한 스플라이싱을 고르면?

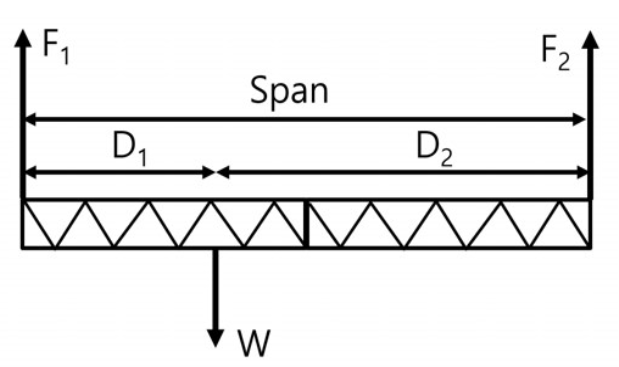

<그림>과 같이 트러스의 스팬(span) 길이와 하중이 주어졌을 때, F₁과 F₂의 값을 순서대로 적은 것은?

• Span=리깅 라인 간의 수평 거리(m)=9m
• D₁=W 기준 스팬의 좌측 길이(m)=3m
• D₂=W 기준 스팬의 우측 길이(m)=6m
• F₁=D₁ 측 수직 장력(kgf)
• F₂=D₂ 측 수직 장력(kgf)
• W=집중하중(kgf)=90kgf

( ) 안에 들어갈 단어를 바르게 짝 지은 것은?

어원적으로 (가)은/는 다른 로프나 물체에 묶는 로프 매듭을 의미한다. 반면, (나)은/는 한 개의 로프 혹은 웨빙(webbing) 안에서 묶는 방식이다. 또한, (다)은/는 두 개의 로프를 하나로 묶는 것을 말한다.

합성섬유 로프의 분류에서 클래스 2에 해당하는 로프가 아닌 것은?

와이어로프에 대한 설명으로 옳지 않은 것은?

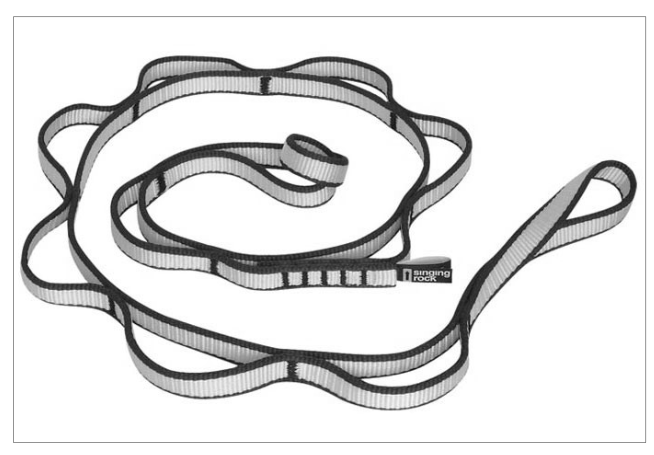

<그림>은 클라이밍에서 매듭을 다시 묶거나 장비 지점을 이동하지 않고도 카라비너를 사용하면 다양하게 높이를 조정할 수 있어 편리할 수 있으나, 무대의 동적하중을 제어할 때 매우 주의가 필요하다. 이 액세서리의 명칭은?

무거운 무대장치를 효과적으로 전환하는 방법 중 회전무대의 구동 방식과 장단점을 설명한 것으로 적절하지 않은 것은?

와이어로프 재질과 용도에 대한 설명으로 옳지 않은 것은?

카운터웨이트 시스템의 구성 요소 중 하나로 조정선의 방향을 전환하는 데 일차적인 목적이 있으며, 부가적으로 조정선의 신축이나 수축에 대한 장력을 조절하는 역할을 하는 것은?

와이어로프 클립에 대한 설명으로 옳지 않은 것은?

와이어로프에 연결되어 슬라이딩 왜건을 끄는 중요한 하부 트랙 장치 부품으로 이 장치의 무대 바닥에는 마찰력을 줄이기 위해 고밀도 플라스틱을 추가로 설치하기도 한다. 이 장치의 이름은?

<보기>에서 설명하는 공연장 승강무대의 드라이브 방식은?

– 웜 기어를 사용한다.
– 일반 감속비 50〜60%에서는 자체 잠금 기능이 없다.
– 정하중과 일부의 동적 하중을 감안할 수 있다.
– 그리스 윤활제를 필요로 한다.

회전축의 운동에너지를 마찰에 의한 열에너지로 변환하여 회전속도를 줄이거나 정지하는 브레이크의 설명이 바르지 않은 것은?

턴테이블(회전 무대장치)에 대한 설명으로 틀린 것은?

<보기>에서 설명하는 하부무대 전환장치는?

경첩으로 장치에 부착한 막대에 1〜2개의 바퀴를 장착하고, 막대의 끝을 발로 밟아 지지대를 막대에 얹으면 장치는 움직일 수 있는 상태로 들어 올려지게 할 수 있다. 지지대를 풀면 장치는 움직이지 않는 상태로 바닥에 내려앉아 고정된다.

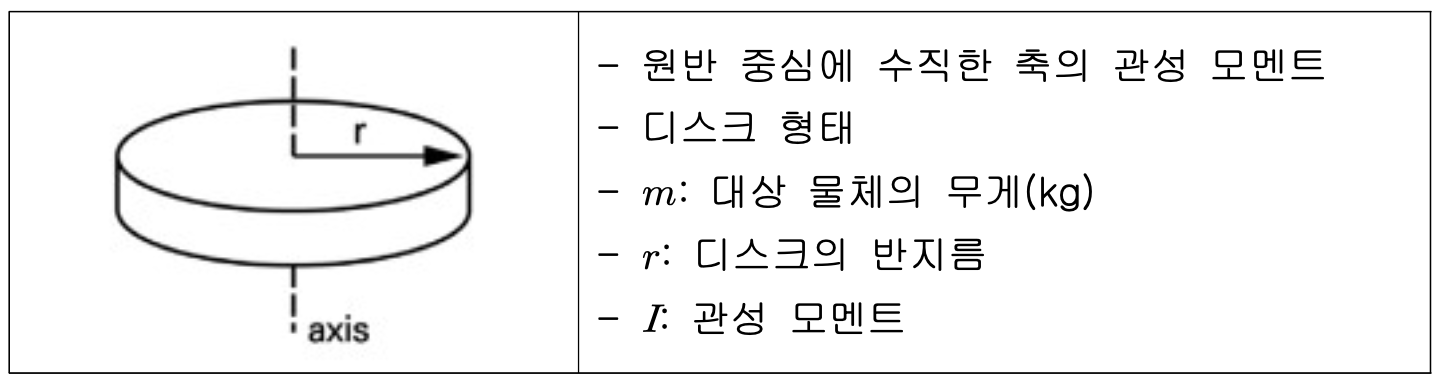

<그림>과 같이 회전체 중앙과 함께 회전하는 물체의 관성 모멘트(I) 계산식은?

무대기계장치의 하중을 지탱하는 바퀴를 선정할 때 고려할 사항으로 적절하지 않은 것은?

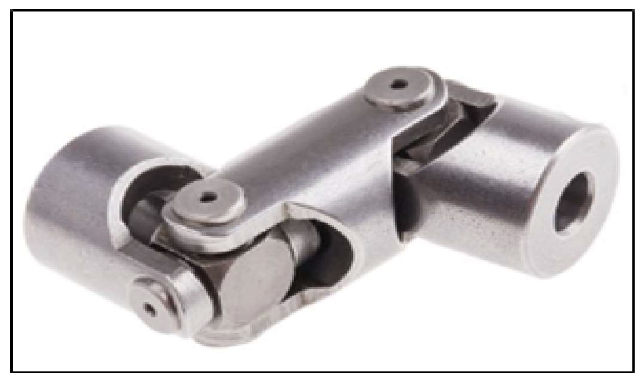

<그림>은 두 축이 동일 평면상에 있으면서 그 중심선이 서로 어느 정도의 각도로 교차하고 있을 때 사용되는 축 이음 부품이다. 이 부품의 명칭은?

<보기>에서 설명하는 감속기 기어의 종류는?

– 평기어보다 물림이 우수하고 소음이 적으며 더 큰 동력을 전달할 수 있어 고속 회전을 필요로 하는 곳에 적합하다.
– 평기어와 같이 95〜98%의 고효율의 기어이면서 평기어보다 조용한 것이 특징이다.

<그림>과 같은 무대기계 부속품의 명칭은?

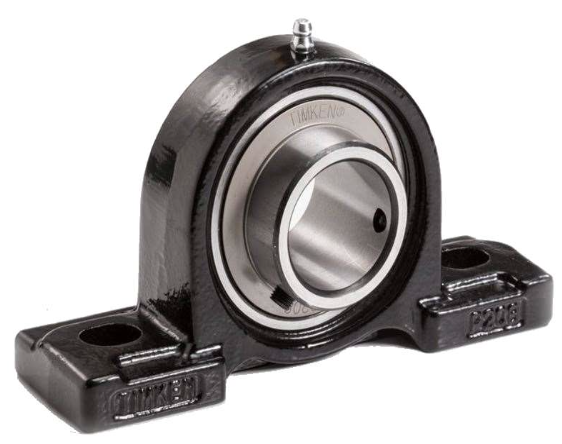

<그림>과 같은 베어링 타입의 명칭은?

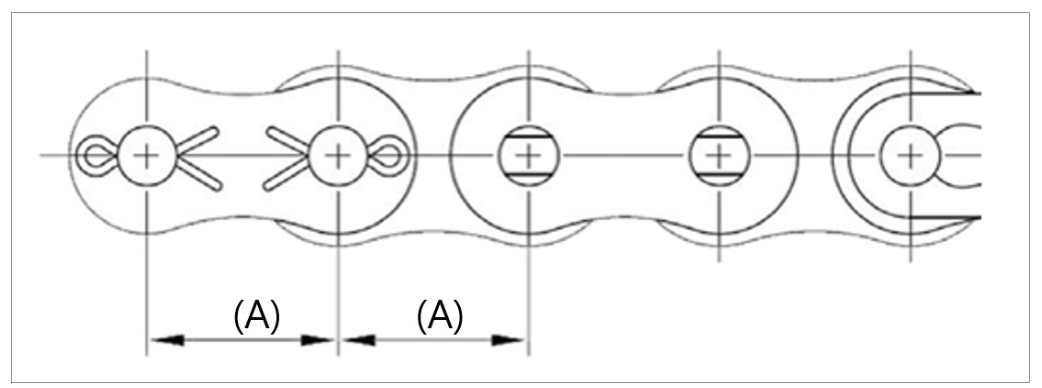

<그림>은 롤러 체인 장치이다. (A)의 명칭은?

<그림>과 같이 R1, R2, R3의 저항 3개가 직병렬 접속되었을 때 합성저항(R)은?

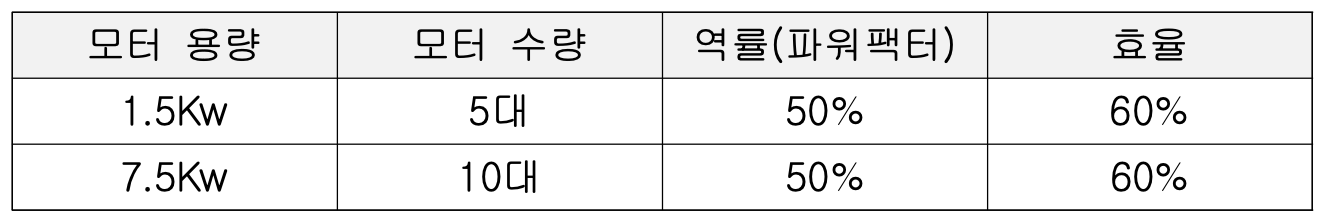

공연장에 <표>와 같이 모터를 보유하고 있을 때 1.5Kw 모터와 7.5Kw 모터의 피상전력(KVA) 합은?

인버터로 회전하는 모터 극수가 4개이고, 전원 주파수가 60Hz일 때 모터의 동기 회전수(rpm)는?

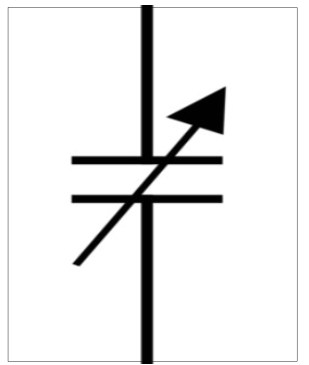

<그림>은 시퀀스 기본 회로 기호로 KS C IEC 60617, 다이어그램 그래픽 기호를 나타낸 것이다. 이 기호의 명칭은?

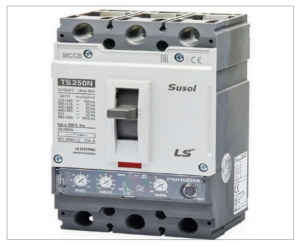

<그림>은 부하전류를 개폐하는 전원 스위치의 역할을 하며, 합선과 과부하 시 차단하는 역할을 하는 기기이다. 이 기기의 명칭은?

시퀀스 기본 회로 기호를 나타낸 것이다. 바르게 연결되지 않은 것은?
