동력과 하중 계산 – 기본 (고정)

무대 장치의 무게가 20kg인 물체를 4:1 기계적 이득을 활용한 로프 도르래 장치를 적용해 수직으로 인양한다. 이때 스태프가 로프를 당기는 알짜 힘(net force)은? (단, 도르래의 마찰력이나 조정선의 당기는 각도는 무시한다.)

장치봉에 7줄의 와이어로프가 <보기>와 같이 등간격으로 되어 있다. 장치봉 전체가 수평을 유지하면서 고른 하중분포를 보일 때, ᄀ∼ᄅ 중에서 가장 큰 장력을 받는 부분은?

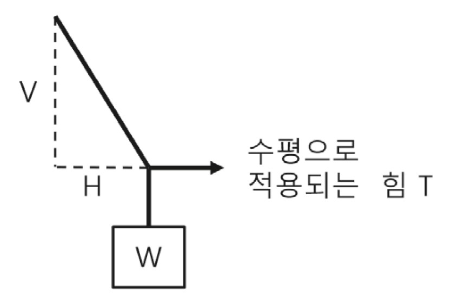

<그림>과 같이 브레이스트 라인(Breast Line)을 적용할 때 수평으로 적용되는 힘(T)은?

• H = 2m
• V = 4m
• W = 무대 하중 = 120kgf
• T = 브레이스트 라인에 당기는(적용되는) 수평 힘

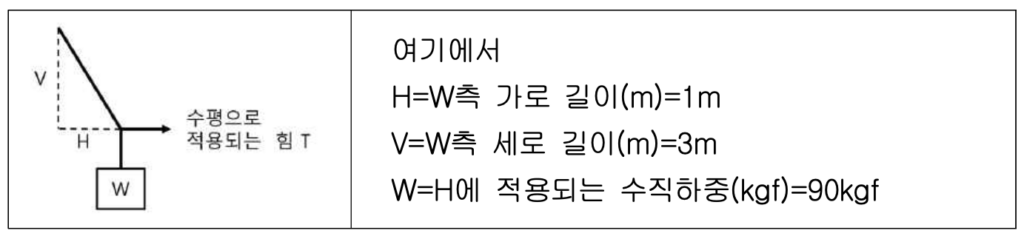

<그림>과 같이 브레이스트 라인(Breast Line) 적용에서 수평으로 적용되는 힘, T를 구하시오.
